額定電壓10kV架空絕緣電纜
Aerial insulated cables with reted voltages of 10kV
1 產品標準
GB 14049《額定電壓10kV、35 kV架空絕緣電纜》。
2 產品適用范圍
2.1 本產品適用于交流額定電壓U0/U為10（12）kV的架空電力線路，絕緣材料采用交聯聚乙烯（簡稱XLPE）和高密度聚乙烯（簡稱HDPE）。
2.2 電纜可用于單相接地故障時間每次不大于1min的系統，并可用于最長每次不超過8h，但每年累計不超過125h的系統。
3 使用特性
3.1 電纜的額定電壓U0/U為10kV。
3.2 電纜敷設溫度應不低于-20℃。
3.3 短路時（最長持續時間不超過5s）電纜的最高溫度：
XLPE絕緣 250℃
HDPE絕緣 150℃
3.4 電纜的彎曲半徑不小于：
20（D+d）±5%
D：成品電纜的實際外徑mm d：導體的實際外徑mm
4 架空絕緣電纜的型號如表1
表 1
|
型號
|
名稱
|
主要用途
|
|
JKYJ
|
銅芯交聯聚乙烯絕緣架空電纜
|
架空固定敷設、軟銅芯產品用于變壓器引下線
電纜架設時，應考慮電纜和樹木保持一定距離，電纜運行時，允許電纜和樹木頻繁接觸。
|
|
JKTRYJ
|
軟銅芯交聯聚乙烯絕緣架空電纜
|
|
JKY
|
銅芯聚乙烯絕緣架空電纜
|
|
JKTRY
|
軟銅芯聚乙烯絕緣架空電纜
|

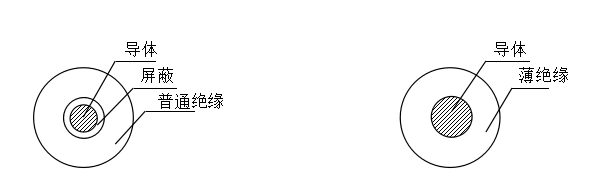

5 產品結構示意圖：
6 架空電纜的規格如表2
表 2
|
型號
|
芯數
|
標稱截面mm2
|
|
JKYJ
|
1
|
10～300
|
|
JKTRYJ
|
1
|
10～300
|
|
JKY
|
1
|
10～300
|
|
JKTRY
|
1
|
10～300
|
7 主要技術性能
7.1 基本結構和技術參數如表3
表 3
|
導體
標稱截面
mm2
|
導體最少單線根數
（根）
|
導體
參考外徑
mm
|
導體屏蔽
最小厚度
mm
|
絕緣標稱厚度
mm
|
20℃導體直流電阻
不大于Ω/km
|
拉斷力
N
|
|
薄絕緣
|
普通絕緣
|
硬導體
|
軟導體
|
|
10
|
6
|
3.8
|
0.5
|
—
|
3.4
|
—
|
1.830
|
—
|
|
16
|
6
|
4.8
|
0.5
|
—
|
3.4
|
—
|
1.150
|
—
|
|
25
|
6
|
6.0
|
0.5
|
2.5
|
3.4
|
0.749
|
0.727
|
8465
|
|
35
|
6
|
7.0
|
0.5
|
2.5
|
3.4
|
0.540
|
0.524
|
11731
|
|
50
|
6
|
8.3
|
0.5
|
2.5
|
3.4
|
0.399
|
0.387
|
16502
|
|
70
|
12
|
10.0
|
0.6
|
2.5
|
3.4
|
0.276
|
0.268
|
23461
|
|
95
|
15
|
11.6
|
0.6
|
2.5
|
3.4
|
0.199
|
0.193
|
31759
|
|
120
|
18
|
13.0
|
0.6
|
2.5
|
3.4
|
0.158
|
0.153
|
39911
|
|
150
|
18
|
14.6
|
0.6
|
2.5
|
3.4
|
0.128
|
—
|
49505
|
|
185
|
30
|
16.2
|
0.6
|
2.5
|
3.4
|
0.1021
|
—
|
61846
|
|
240
|
34
|
18.4
|
0.6
|
2.5
|
3.4
|
0.0777
|
—
|
79823
|
|
300
|
34
|
20.6
|
0.6
|
2.5
|
3.4
|
0.0619
|
—
|
99488
|
* 薄絕緣結構架空電纜無導體屏蔽層
6.2 導體線芯材料采用緊壓圓形絞合。
6.3 作為變壓器下引線用的架空電纜，導體采用符合GB3953標準規定的TR型軟圓銅線。
6.4 導體中的單線為7根及以下時，所有單線均不允許有接頭。7根以上時，單線允許有接頭，但兩接頭間的距離應不小于15m。
6.5 絕緣用XLPE和HDPE的性能符合GB14049標準的規定。
6.6 絕緣厚度的平均值應不小于表3規定的標稱值，最薄點厚度應不小于標稱值的90%-0.1mm。
6.7 絕緣電阻在成盤電纜上進行，將電纜浸入室溫水中不小于1h后，施加80～500V直流電壓，穩定時間不少于1min，且不大于5min，普通絕緣電纜的絕緣電阻應不小于1500MΩ/km，薄絕緣電纜不小于1000 MΩ/ km。
6.8 交流工頻電壓試驗在成盤電纜上進行，將電纜浸入室溫水中1h后，普通絕緣電纜施加電壓18kV、1min不擊穿；薄絕緣電纜施加電壓12kV，1min不擊穿。
6.9 電纜的其余機械物理性能和電氣性能應符合GB14049標準的規定
6.10 電纜的交貨長度按雙方協議規定。
長度計量誤差應不超過±0.5% 。
