額定電壓450/750V及以下聚氯乙烯絕緣
固定布線用無護套電纜
Polyvinyl chloride insulated of rated voltages up to and including 450/750V
Non-sheathed cables for fixed wiring
產品簡介：
自50年代至今，聚氯乙烯（PVC）是使用得最多的電線電纜絕緣和護套材料，電線電纜用PVC 屬于熱塑性材料，資源豐富，能很好地擠包在電纜導體上，PVC絕緣電纜的長期允許工作溫度為70℃，短時最高溫度達160℃。由于其具有優良的物理、機械性能和較好的電氣性能，耐油性、耐候性、不延燃性能突出。時至今日，電線電纜用PVC材料在額定電壓0.6/1kV電線電纜的絕緣和低、中、高電壓電纜的護套上依然得到廣泛應用。
我公司生產的額定電壓450/750V及以下聚氯乙烯絕緣電纜（電線）是按照中華人民共和國國家標準GB/T 5023.3 — 2008《額定電壓450/750V及以下聚氯乙烯絕緣電纜 第3部分：固定布線用無護套電纜》和機械行業標準JB 8734.2 — 1998《額定電壓450/750V及以下聚氯乙烯絕緣電纜 第2部分：固定布線用電線電纜》的規定設計和制造。GB 5023.3--2008等同采國際電工委員會IEC 60227-3：1997，IDT 標準。另外，由于IEC 60227-3：1997，IDT 標準對產品規格范圍的局限性，同時、根據國內市場需求，故將機械行業標準JB 8734標準作為對IEC 60227 的補充以適應國內市場 。
3 產品采用標準及新舊型號對照表
|
序號
|
名 稱
|
新標準
|
舊標準
|
|
型號
|
標準號
|
型號
|
標準號
|
|
1
|
一般用途單芯硬導體無護套電纜
|
60227 IEC01(BV)
|
GB5023.3—2008
|
227 IEC01(BV)
|
GB5023.3—1997
|
|
2
|
銅芯聚氯乙烯絕緣軟電纜
|
BVR
|
JB8734.2—1998
|
BVR
|
GB5023.2—85
|
1 產品標準
GB/T 5023.3--2008 (IEC 60227-3:1997,IDT) 《固定布線用無護套電纜》，本標準等同采用國際電工委員會IEC 227.3標準的規定，BVR型電纜采用JB 8734.2 《固定布線用電纜電線》標準的規定。
根據用戶需要，允許按雙方協商的技術條件生產和交貨。
2 產品適用范圍
本產品適用于交流額定電壓U0/U為450/750V及以下的動力裝置。
3 使用特性
3.1 電纜的額定電壓U0/U為450/750V。
U0 ：為任一導體和“地”（電纜的金屬護層或周圍介質）之間的電壓有效值。
U ：為多芯電纜或單芯電纜系統任何兩項導體之間的電壓有效值。
當用于交流系統時，電纜的額定電壓應至少等于使用電纜系統的標稱電壓。該條件均適用于U0和U值。
當用于支流系統時，該系統的標稱電壓應不大于電纜額定電壓的1.5倍。
注：系統的工作電壓允許長時間地超過該系統標稱電壓的10%，如果電纜的額定電壓至少等于該系統的標稱電壓，則電纜可在高于額定電壓10%的工作電壓下使用。
3.2 電纜導體的長期允許工作溫度應不超過70℃。
3.3 電纜敷設溫度應不低于0℃，外徑（D）小于25mm電纜的允許彎曲半徑應不小于4D,外徑（D）為25mm及以上電纜的允許彎曲半徑應不小于6D。

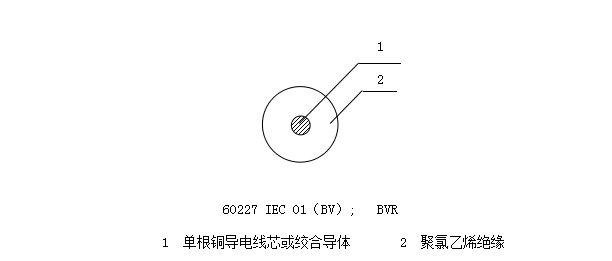

4 電纜型號及結構示意圖如表1
表 1
|
型號
|
名稱
|
主要適用范圍
|
|
60227 IEC 01（BV）
|
一般用途單芯硬導體無護套電纜
|
固定布線
|
|
BVR
|
銅芯聚氯乙烯絕緣軟電纜
|
固定布線時要求柔軟的場合
|
5 電線規格如表2
表 2
|
電纜型號
|
導電線芯截面mm2
|
芯數
|
|
227IEC01（BV）
|
1.5～16
|
1
|
|
BVR
|
2.5～16
|
1
|
6 主要技術性能
6.1 導電線芯20℃時的直流電阻應符合GB/T 3956標準的規定。BVR的導體芯數和結構應符合GB8734.2標準的規定。
6.2 擠包在導體上的絕緣應是PVC/C型的聚氯乙烯混合物。
6.3 227IEC01（BV）型電纜的絕緣厚度應符合GB5023.3標準的規定，BVR型電纜的絕緣厚度應符合JB8734.2標準的規定。
6.4 227IEC01（BV）型電纜70℃時的絕緣電阻應符合GB5023.3標準的規定，BVR型電纜70℃時的絕緣電阻應符合JB8734.2標準的規定。
6.5 成品電纜浸水1h后，應能承受工頻交流試驗電壓2500V 5min未擊穿。
6.6 電纜的不延燃性能應符合GB/T 18380.1《單根絕緣電線或電纜的垂直燃燒試驗方法》標準的規定。
6.7 成圈長度為100m，成盤長度應大于100m
允許長度不小于20m的短段交貨，其數量應不超過交貨總長度的10%，且每件中的短段數應不超過2個。
根據雙方的協議，允許以任何長度交貨。
長度計量誤差應不超過±0.5% 。
